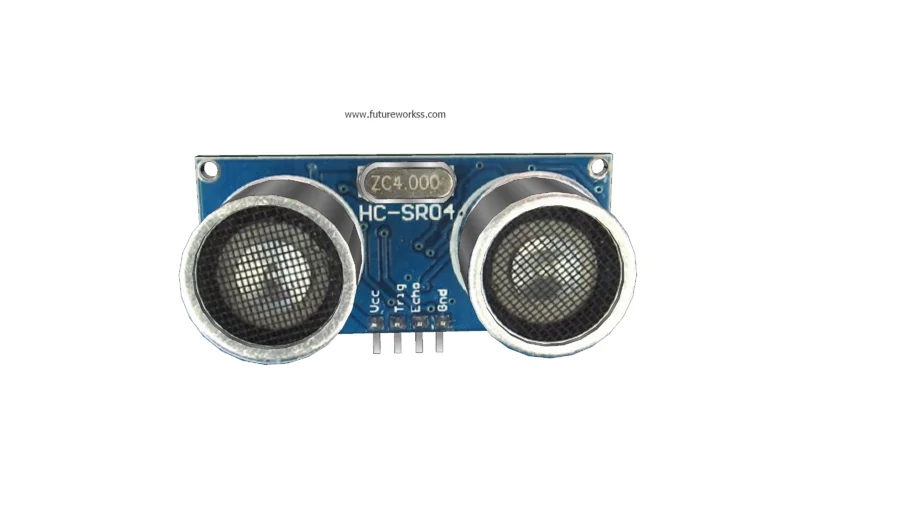

Se trata de un sensor que permite medir distancias o evitar objetos para un control robótico.
Las características el HC-SR04:
Número de pines:VCC: Alimentación +5V (4.5V min – 5.5V max)
TRIG: Trigger entrada (input) del sensor (TTL)
ECHO: Echo salida (output) del Sensor (TTL)
GND
Corriente de reposo: < 2mA
Corriente de trabajo: 15mA
Ángulo de medición: 30º
Ángulo de medición efectivo: < 15º
Detección de 2cm a 400cm o 1" a 13 pies (Sirve a más de 4m, pero el fabricante no garantiza una buena medición).
“Resolución” La precisión puede variar entre los 3mm o 0.3cm.
Dimensiones: 45mm x 20mm x 15mm
Frecuencia de trabajo: 40KHz
Duración mínima del pulso de disparo (nivel TTL): 10 μS.
Duración del pulso eco de salida (nivel TTL): 100-25000 μS.
Tiempo mínimo de espera entre una medida y el inicio de otra 20 mS.
